混凝土，这一在现代建筑中扮演着核心角色的材料，其质量优劣直接关联到建筑物的安全稳固与长久耐用。然而，在实际施工进程中，我们时常会观察到，混凝土表面往往会出现色差问题，这不仅对建筑物的美观度造成了一定程度的影响，更可能潜在地反映出其内部质量的差异。那么，究竟是何原因导致混凝土会出现色差呢？这背后的缘由繁复多样，涵盖了原材料、施工工艺、环境条件等多个方面。本文将从多个维度出发，对这一现象进行深入细致的剖析，以期为读者揭示混凝土色差问题的本质所在。

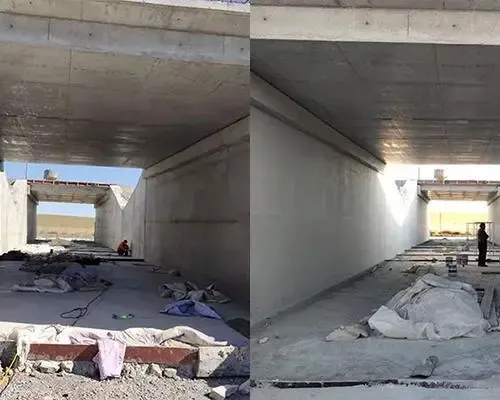

混凝土浇筑过程中的色差成因

混凝土为何会出现色差，这是一个涉及多方面因素的问题。以下是对此现象的几点深入分析：

1、混凝土浇筑过程中，若间隔时间控制不当，过长的时间间隔往往会导致冷缝或明显的印迹出现。这种施工现象不仅影响了混凝土的整体性，还使得下面的混凝土与上面新浇筑的混凝土在颜色上产生显著的差异。具体来说，由于下面部分的混凝土在较早时间浇筑并经历了较长时间的硬化过程，其颜色通常会显得相对较深。而上面新打的混凝土，由于其浇筑时间较晚，硬化程度较低，因此颜色会偏浅一些。

2、在混凝土浇筑过程中，一个值得注意的现象是，3m处和3m以上的混凝土颜色往往会出现不一致的情况。这种色差问题的产生，往往与混凝土中所使用的某些材料密切相关。例如，粉煤灰、矿粉等颜料的突然变化，就可能导致混凝土的颜色发生差异。这种由材料变化引起的色差，通常不会呈现出明显的分界，而是表现为一种渐变或过渡的色泽变化。这种色差问题虽然不会对混凝土的结构性能产生直接影响，但却可能对建筑物的整体美观度造成一定影响。

3、在混凝土的浇筑过程中，坍落度是一个至关重要的参数，它直接影响着混凝土的工作性能和最终的外观表现。值得注意的是，混凝土坍落度的差异往往会导致其颜色上的微妙变化。具体来说，坍落度较大的混凝土，由于其流动性较好，易于铺展和振捣，因此在硬化后其表面颜色可能会略显浅淡。相反，坍落度较小的混凝土，由于其流动性较差，振捣过程中可能难以充分密实，导致硬化后表面颜色相对较深。然而，这种由坍落度差异引起的颜色变化通常并不显著，颜色差别不会很大，也不会在混凝土表面形成明显的分界线。

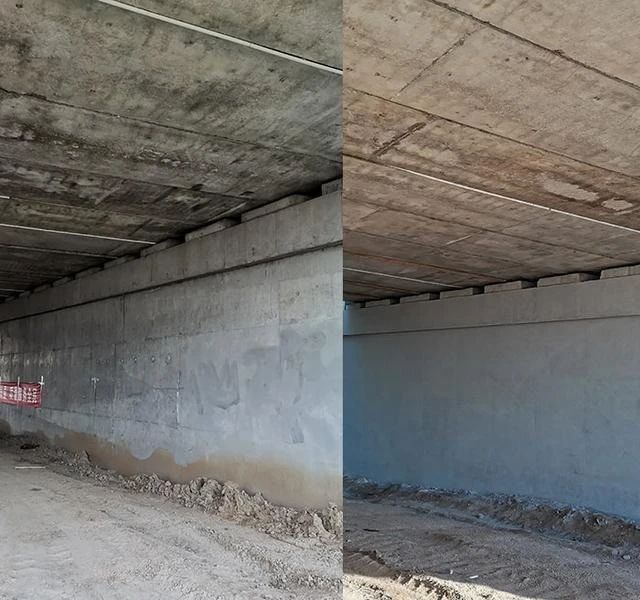

混凝土色斑的分类识别

混凝土在硬化过程中，其表面往往会逐渐形成色斑。这些色斑的变化受到多种因素的影响，包括混凝土的组成成分、时间的推移以及外界环境的状况等。因此，混凝土表面的色斑种类繁多，呈现出多样化的特点。

尽管色斑种类复杂多变，但根据工地常见的情况，我们可以从色斑的形成深度这一维度出发，对混凝土表面的色斑进行总体上的分类。具体来说，可以分为以下两大类：

1、表层型色斑

这类色斑主要表现为混凝土颜色的差异仅限于其表层。这种色斑通常是由于混凝土浇筑、振捣等施工过程中操作不当或环境条件变化所引起的。值得庆幸的是，表层型色斑相对容易处理，通过对混凝土的冲洗与打磨等表面处理方式，可以有效地消除其颜色差异，恢复混凝土表面的均匀色泽。

2、深层型色斑

与表层型色斑不同，深层型色斑源自混凝土内部，具有一定的深度。这类色斑是由于混凝土本身的颜色差异所造成的，通常与混凝土的原材料、配合比以及浇筑过程中的一些不可控因素有关。深层型色斑的处理相对棘手，因为目前尚无可靠的方法能够完全消除它。这要求我们在混凝土的生产和施工过程中，必须严格控制原材料的质量和配合比，以减少深层型色斑的产生。

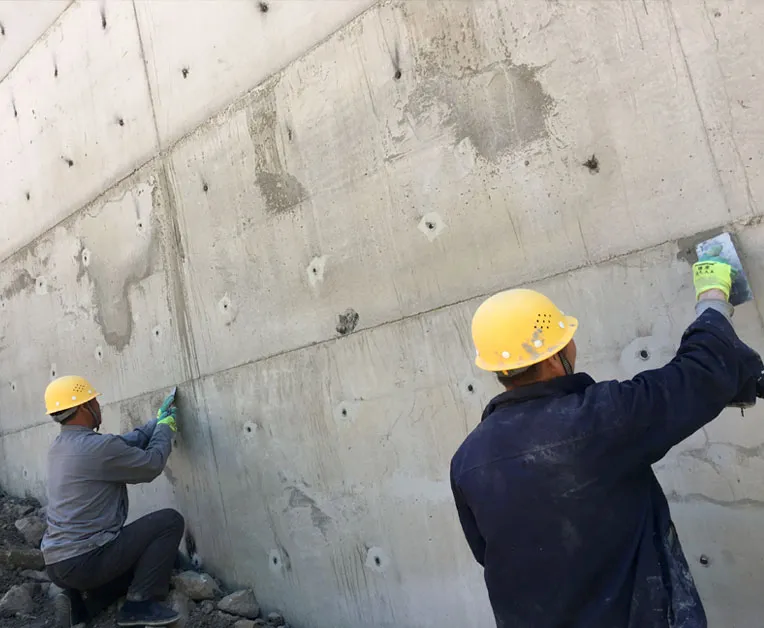

表层型色斑的成因与应对策略

混凝土作为一种多孔质材料，其表面相对粗糙，因此极易吸收污水或粘附粉尘等杂质。从混凝土最初的模板选择、脱模剂的使用，到其形成后暴露于外界环境，整个过程中，我们都可以观察到表层色斑的形成。这些色斑的产生，主要可以归结为污染的影响。

具体来说，由于混凝土的多孔性和粗糙表面，它就像一个“吸附器”，容易吸收来自模板、脱模剂的残留物，以及外界的污水、粉尘等污染物。这些污染物在混凝土表面沉积，形成各种色斑，不仅影响混凝土的外观质量，还可能对其耐久性产生不良影响。

因此，在混凝土的生产和施工过程中，我们需要严格控制各种污染源，以减少表层色斑的产生。这包括选择优质的模板和脱模剂，确保它们不会对混凝土造成污染；同时，在混凝土形成后，我们也需要采取有效的措施，保护其免受外界环境的污染。只有这样，我们才能确保混凝土的质量和外观达到预期的效果。

1、模板锈斑污染及其处理

在潮湿环境下，模板的涂刷往往难以有效阻止局部氧化，导致铁锈等氧化物极易被混凝土表面吸附，进而形成黄褐色的锈斑。这种锈斑不仅影响混凝土的美观度，还可能对其耐久性造成不良影响。

针对模板锈斑污染的问题，我们可以从源头上进行预防。首先，对施工用模板的涂刷工作应及时进行，确保模板表面形成一层有效的保护膜，以阻止锈源的产生。其次，选择质量上乘的脱模剂也是关键，如环氧树脂型脱模剂等，它们能够有效地阻止模板与混凝土之间的化学反应，从而减少锈斑的形成。

然而，即使采取了预防措施，有时混凝土表面仍可能出现锈斑。这时，我们需要及时进行处理。对于表层小面积的锈斑，可以使用钢刷进行刷除，以去除表面的氧化物。如果锈斑范围较大，我们可以采用1:10的草酸溶液进行擦洗，草酸能够与铁锈发生化学反应，将其去除。擦洗后，再使用砂轮机进行打磨，以进一步去除残留的锈斑，并还原混凝土的本色。

2、脱模剂污染及其应对策略

在工地实际施工过程中，脱模剂的选择与使用显得尤为重要，因为市面上脱模剂的种类繁多，其质量水平也参差不齐。其中，常用的油质脱模剂在实际应用中往往带来一定的染色问题，即所谓的污染问题，这对混凝土表面的美观度产生了不小的影响。

具体来说，如果采用柴油作为脱模剂，混凝土表面在施工后往往会出现颜色发暗的现象，这不仅影响了混凝土的整体美观，也可能对后续的涂装或装饰工作带来困扰。而如果使用机油作为脱模剂，由于其本身较为粘稠，不易均匀刷开，因此容易导致混凝土表面颜色发白，同样会带来美观度的问题。

然而，施工经验告诉我们，液压油在众多油质脱模剂中，对混凝土表面颜色的污染是最小的。使用液压油作为脱模剂，可以在一定程度上减轻混凝土表面的染色问题，使混凝土保持其原有的色泽和美观度。

针对脱模剂污染问题，我们可以采取以下有效的应对策略：

首先，优选高质量脱模剂是关键。当前，工地上广泛推崇的优质脱模剂主要为环氧树脂型。这类脱模剂不仅不会对混凝土造成污染，而且使用后混凝土表面光洁如镜，色泽均匀一致，更值得一提的是，它还可以多次倒用，大大降低了施工成本。

其次，当选择液压油作为脱模剂时，务必确保其品质上乘。因为液压油的质量直接影响到混凝土表面的最终效果。

再者，若面临无合适优质脱模剂的情况，施工人员可通过巧妙配比来解决问题。例如，柴油和机油作为脱模剂时，各自会产生不同程度的颜色差异。此时，我们可以按照1:4的比例将柴油和机油进行掺配，以达到调和颜色、优化视觉效果的目的。

最后，对于已经遭受低质脱模剂污染且面积较大的混凝土表面，处理起来确实颇具挑战。对于小面积且颜色较深的污染区域，我们可以尝试使用磷酸配制的溶液进行擦洗，随后再用钢刷进行刷除，使混凝土表面先恢复成白色，再逐渐还原其本色。而对于颜色污染较轻的区域，则可以采用漂白剂进行擦洗处理，同样能达到理想的清洁效果。

3、外界环境污染及其防范措施

混凝土作为一种多孔性材料，其表面极易受到外界环境的污染。在城市、工厂等烟尘和粉尘污水较多的地方，这种污染尤为严重，且影响面积广泛。外界环境污染往往导致混凝土表面出现各种色斑，如粉尘污染、青苔污染、污水污染等，这些问题虽然处理起来技术难度不大，但重复污染的可能性却很高。

针对外界环境污染对混凝土的影响，我们应采取有效的应对策略。首先，尽量减少各种污染源是治本之策。这包括控制工厂排放、减少交通烟尘、优化城市环境等，以降低混凝土受到污染的风险。

其次，对于已经受到污染的混凝土表面，我们需要及时进行清洁和处理。根据污染物的不同，我们可以选择适当的清洁剂和清洁方法，以去除混凝土表面的色斑和污垢。

然而，更重要的是要采取长期有效的保护措施，以防止混凝土再次受到污染。这可以通过在混凝土表面涂覆防护层、增加防尘设施、定期清洁和维护等方式来实现。

综上所述，针对外界环境污染对混凝土的影响，我们需要采取综合性的应对策略。通过减少污染源、及时清洁处理以及采取长期有效的保护措施，我们可以保护混凝土的颜色不受或少受侵害，延长其使用寿命并保持良好的外观效果。

深层型色斑的成因与应对策略

混凝土深层色斑，并非如表面污染那般易于处理，它源于混凝土内部成分的微妙变化。一旦这些色斑在混凝土表面悄然形成，简单的冲洗、打磨等常规手段往往显得力不从心，难以将其彻底消除。从理论的角度来看，我们似乎只能未雨绸缪，将重点放在预防此类色斑的产生上。

探究混凝土深层色斑的成因，我们发现其背后隐藏着诸多复杂因素。这些因素多种多样，常见的有以下几个方面：它们可能是水泥质量的波动所带来的直接影响，也可能是混凝土拌和质量的不稳定所留下的痕迹。每一个细微的变化，都可能在混凝土的表面留下难以抹去的色斑。混凝土深层色斑的形成原因复杂多样，其中主要包括以下两大方面：

1、水泥质量的波动

（1）水泥质量的不稳定性

水泥作为混凝土的核心组成部分，其质量的稳定性对于混凝土的整体品质具有至关重要的影响。然而，由于部分水泥厂家生产工艺相对落后，或者面临生产量难以满足供应量的挑战，导致水泥质量经常出现波动。这种不稳定性带来的水泥成分剧烈变化，极大地增加了混凝土表面产生色斑的风险。

实际上，水泥的颜色在很大程度上决定了混凝土的颜色表现。混凝土深层色斑的产生，主要可以归因于水泥成分的变化。与骨料相比，水泥对混凝土颜色的影响更为显著，因为骨料的颜色对混凝土颜色的影响相对较小。

水泥的颜色并非固定不变，它会随着化学成分和生产条件的变化而发生变化。具体而言，水泥的颜色主要由其成分中的氧化铁和氧化镁的含量以及它们之间的比例所决定。一旦这些成分的含量或比例出现失衡，水泥的颜色就会发生显著的变化。当然，水泥熟料的烧成温度、冷却速度以及水泥的细度等因素也会对其颜色产生一定的影响，但相较于前述因素，其影响程度较小。

（2）不同种类、不同厂家水泥的混合使用

在工地施工过程中，由于水泥备料计划的不周或者原有水泥生产厂家供应的延误，经常会出现水泥混用的现象。这种混用并非刻意为之，而是出于无奈之举。普通硅酸盐水泥，作为一种常用的水泥类型，其颜色通常为青灰色，给人一种稳重而深沉的感觉。然而，当它与矿渣水泥、粉煤灰水泥等其他类型的水泥混合使用时，问题便开始显现。

矿渣水泥、粉煤灰水泥等是在硅酸盐水泥的基础上，掺入了灰颜色的高炉矿渣、粉煤灰等成分。这些掺合料的加入，虽然使得水泥在某些性能上得到了提升，但同时也改变了水泥的原始颜色。尽管这些水泥基本上都呈灰色，但与普通硅酸盐水泥相比，它们的颜色还是存在一定的差异。

更为复杂的是，即使相同品种的水泥，由于不同厂家的生产工艺、原材料选择以及质量控制等方面的差异，其颜色和性能也可能存在显著的差异。因此，在施工中，即使面临水泥供应的紧迫性，也不能随意混用不同厂家的水泥。因为一旦发生混用，由于不同水泥之间的化学成分、颜色和性能的差异，混凝土产生色斑的机率会急剧增加，从而严重影响混凝土的整体外观和质量。

为防止水泥品质发生变化，确保混凝土施工质量和外观稳定性，主要应采取以下措施：

首先，严格控制水泥来源是关键。必须坚决避免不同种类、不同厂家的水泥混合使用，因为不同水泥之间的化学成分、颜色和性能可能存在显著差异，混用极易导致混凝土产生色斑，影响美观和耐久性。

其次，选择生产工艺先进、生产供应能力强的大厂水泥是明智之举。大厂通常拥有更先进的生产设备和技术，以及更严格的质量控制体系，能够确保水泥质量的长期稳定性和所有成分的均匀性。相比之下，小厂由于生产条件和供应能力的限制，往往难以保证水泥质量的持续稳定，特别是在供应紧张时，可能会出现东拼西凑、临时替代供应的情况，进一步加剧水泥质量的不稳定性。

此外，加强水泥颜色的检测也是必不可少的环节。工地上时常会出现同种水泥不同批次颜色差异较大的现象，这可能是由于原材料、生产工艺或存储条件等多种因素导致的。因此，工地每进一批水泥，都应进行颜色目测对比和混凝土本色试验，以确保水泥颜色的一致性和稳定性。如果发现水泥颜色发生较大变化，应立即禁止使用，以防止对混凝土的外观和质量造成不良影响。

2、拌和质量的不佳

在混凝土所使用的水泥质量保持稳定的前提下，拌和质量成为影响混凝土表面颜色的主导因素。拌和质量的好坏，直接关系到混凝土的整体外观和性能表现。

拌和质量的影响因素主要包括以下两个方面：

（1）水灰比的变化

在混凝土拌制过程中，用水量的精准掌握是确保拌和质量的关键。然而，由于实际操作中对用水量的控制往往存在偏差，导致搅拌出的混凝土时而过干，时而过稀，水灰比的变化幅度较大。这种变化不仅影响着混凝土的力学性能，更对其外观颜色产生显著影响。

具体来说，当水灰比较小（即坍落度小于40mm）时，混凝土在干硬后多呈现青灰色，颜色相对较深。这是因为较小的水灰比使得混凝土中的水分较少，水泥浆体相对较为浓稠，导致硬化后的颜色偏深。相反，当水灰比较大（即坍落度大于160mm）时，混凝土在干硬后则多呈现灰白色，颜色较浅。这是因为较大的水灰比使得混凝土中的水分较多，水泥浆体相对较为稀薄，硬化后的颜色因此偏浅。

在施工中，混凝土水灰比的变化常常导致结构物混凝土出现盘与盘之间颜色明显的差异。这种色差不仅影响了混凝土的整体美观性，还可能对结构的耐久性产生潜在影响。

（2）混凝土内部质地的不均匀

混凝土拌和质量的不良状况会对其内部各处的均匀性产生显著影响，进而极易导致颜色上的差异。这种差异是为何同一盘混凝土灌注的结构物表面会出现明显颜色不一的主要原因。当拌和质量不佳时，混凝土中的各组分分布不均，导致硬化后的颜色、强度和耐久性都可能受到影响。

为了有效防治混凝土拌和质量差的问题，工地混凝土拌和站应采取一系列关键措施。首先，必须确保混凝土配合比中各组分用量的准确无误，尤其是用水量的精确控制，以保证水灰比在极小的范围内波动。这一步骤对于维持混凝土的一致性和稳定性至关重要。

其次，严格控制混凝土的拌和质量是另一个核心环节。通过适当延长混凝土的拌合时间，可以确保各组分充分混合，从而达到拌和质量的稳定。这不仅有助于提升混凝土的整体性能，还能显著减少因拌和质量不佳而导致的颜色差异问题。

综上所述，混凝土色差问题的成因呈现出复杂且多样的特点，它不仅仅关乎浇筑过程的精细度，还深受坍落度控制、原材料质量波动以及拌和质量等多重因素的影响。为了从根本上破解这一难题，我们必须从源头入手，对原材料的质量进行严格把控，确保生产工艺的稳定性，以奠定坚实的基础。同时，施工过程中的质量管理和控制措施也不容忽视，它们对于预防色差问题的发生起着至关重要的作用。

展望未来，我们应当致力于深化对混凝土色差问题的研究，积极探索更加有效的预防和处理方法。这不仅有助于提升建筑物的整体质量和美观度，更将为混凝土技术的发展和应用提供更加坚实的支撑，推动行业不断前行。我们期待在未来的研究中，能够发现更多创新性的解决方案，为混凝土色差问题的解决开辟新的道路。

本文资源来自互联网，旨在交流信息分享技术，如有侵权，请及时联系，我们将在第一时间予以删除处理。
